商品名稱

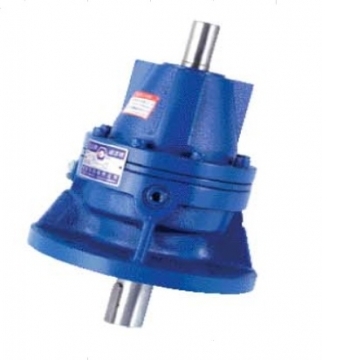

VS立式雙軸型

VS立式雙軸型

Size	出力法蘭 Output Flange							出力軸 Output Shaft			軸鍵 Key
	B	C	D	E	G	I	Z	LR	LS	S	J	T	W	Y
200	110	130	160	4	12	44	4-10	30	35	24	M8	7	8	27
280	130	165	200	4	16	60	4-12	40	50	32	M10	8	10	35
300	180	215	250	4	20	68	4-16	50	58	38	M12	8	10	41
300H	230	265	300	4	20	68	4-16	50	58	38	M12	8	10	41
301	180	215	250	4	20	94	4-16	70	82	50	M16	9	14	53.5
301H	230	265	300	4	20	94	4-16	70	82	50	M16	9	14	53.5
303	250	300	350	4	20	104	4-19	80	95	55	M16	10	16	59
305	250	300	350	4	20	114	4-19	90	105	60	M20	11	18	64
307	350	400	450	5	27	140	4-22	110	130	80	PCD-55 3-M12	14	22	85
309	350	400	450	5	27	180	4-22	150	170	90	PCD-55 3-M12	14	25	95
313	450	500	550	5	32	215	4-28	180	200	120	PCD-70 3-M16	18	32	127

長度表 LENGTH TABLE *in mollimeter

一段式   Stage 1 Size L 入力軸 Input Shaft 鍵 Key O P Q K V U X 200 252 19 30 20 M 6 6 6 21.5 280 297 24 40 35 M 8 7 8 27 300H 362 38 58 45 M 10 8 10 41 301H 400 38 58 45 M 10 8 10 41 303 502 50 82 70 M 12 9 14 53.5 305 512 50 82 70 M 12 9 14 53.5 307 725 60 105 90 M 14 11 18 64 309 745 60 105 90 M 14 11 18 64 313 1059 80 130 110 PCD-55 3-M12 14 22 85

二段式   Stage 2 Size L 入力軸 Input Shaft 鍵 Key O P Q K V U X 200 282 19 30 20 M 6 6 6 22 280 331 24 40 35 M 8 7 8 27 300H 370 24 40 35 M 8 7 8 27 301H 442 38 58 45 M 10 8 10 41 303 521 38 58 45 M 10 8 10 41 305 531 38 58 45 M 10 8 10 41 307 729 50 82 70 M 12 9 14 54 309 769 50 82 70 M 12 9 14 54 313 1103 60 105 90 M 14 11 18 64

三段式   Stage 3 Size L 入力軸 Input Shaft 鍵 Key O P Q K V U X 200 312 19 30 20 M 6 6 6 21.5 280 366 24 40 35 M 8 7 8 27 300H 406 24 40 35 M 8 7 8 27 301H 450 24 40 35 M 8 7 8 27 303 563 38 58 45 M 10 8 10 41 305 573 38 58 45 M 10 8 10 41 307 748 38 58 45 M 10 8 10 41 309 788 38 58 45 M 10 8 10 41 313 1126 50 82 70 M 12 9 14 53.5
